電源模塊PCB設計要點
電源模塊PCB設計是PCB設計師的入門技能，如何進行電源模塊的PCB設計？有以下幾個要點：

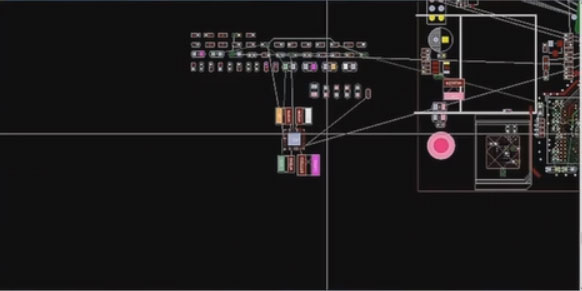

1、找到輸入和輸出的功率回路。

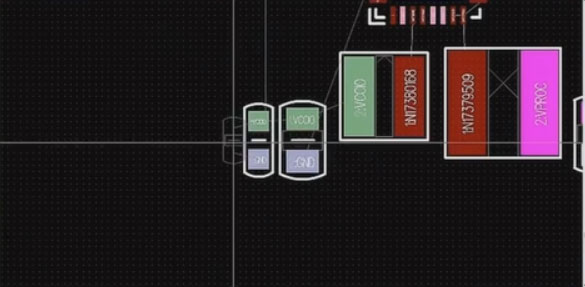

（電感按照電流擺放圖）
2、以IC為基準，將輸出電感按照電流方向先擺放。
（輸入濾波電容的擺放圖）
3、接下來擺放輸出的濾波電容靠近輸出的電感放置，按照先大后小的原則進行擺放，輸入的濾波電容全部放背面。

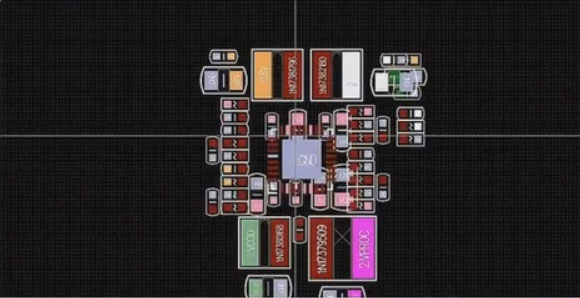

（電阻電容圍繞著IC擺放圖）
4、其余的電阻電容全部圍繞著IC來擺放。
5、將輸出端全部用銅皮加粗
6、輸出電容根據電流大小進行打孔

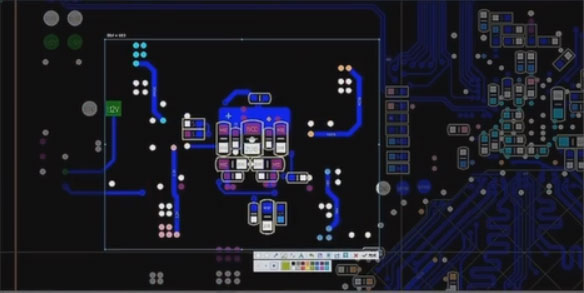

（輸入管腳的打孔圖）
7、電源輸入管腳至少打兩個孔

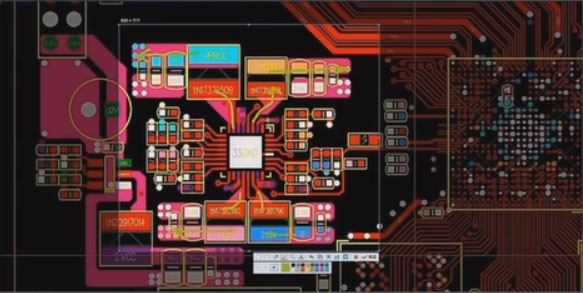

（底層輸入銅皮圖）
8、底層的輸入電容用銅皮抱起來，因?yàn)殡娏鞅容^大
總結：上速是電源模塊PCB設計的八個要點，相信對你的電源模塊的PCB設計有所幫助。上海韜放電子提供專業的PCB設計服務，如果您有這方面的需求請聯系我們。
